Leitura de esquemas elétricos e componentes
Nesta página iremos dar uma breve introdução a respeito de leitura de esquemas elétricos e sua simbologia de componentes para que tenha reparos com sucesso em sua bancada. Para quem está começando pode até se assustar com tanto componente e dificuldade em saber por onde corre as tensões, mas não se preocupe, conforme for estudando os esquemas isso vai ficando cada vez mais fácil.
Nas figuras abaixo temos apenas um exemplo de um esquema elétrico da placa de um Moto G2, geralmente o esquema vem composto de tres partes, a primeira parte é o desenho do próprio Esquema elétrico, onde demonstra de forma simbólica os componentes e as malhas, a segunda parte é o Layout da placa onde demonstra onde os componentes se encontram de forma fácil a ser localizado através da simbologia do esquema elétrico, a terceira parte é o Troubleshooting , nessa parte é exibido direções para sanar determinados problemas facilitando muito a vida do técnico.
Figura 1- Esquema elétrico
Figura 2 - Layout da placa
Na figura 1 vimos o desenho de um determinado setor do esquema, pois o esquema elétrico é dividido em vários setores, já na figura 2, temos o Layout da placa onde demonstra os componentes em sua posição física na placa. nas figuras seguintes veremos o troubleshooting e detalhando um pouco mais.
Na página de troubleshooting já encontramos no sumário algumas causa de defeito. Vamos dar uma olha nela na figura abaixo.
Na imagem anterior, vimos a página do sumário do troubleshooting, nela encontraremos a indicação dá página do problema relacionado. por exemplo no tópico 5 da figura anterior com problemas relacionados a tela encontraremos os possíveis defeitos e soluções entre as páginas 19 e 26. Veremos essas páginas a seguir e oque conté nelas
Na figura ao lado esquerdo mostra a primeira página do troubleshooting relacionado a problema de imagem e touch, a figura demonstra locais a ser verificado direto na frontal do aparelho, estando tudo ok iremos para a próxima página.

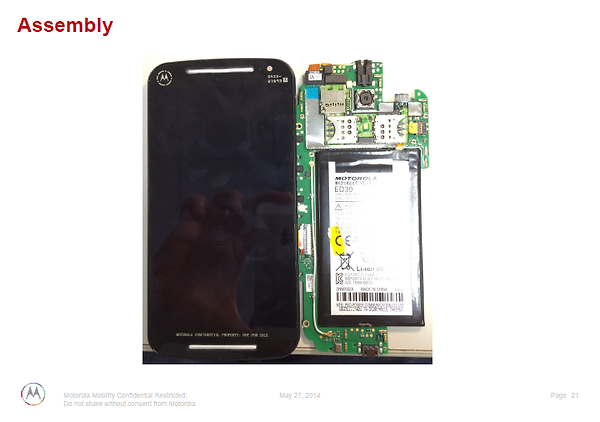

Na figura ao lado temos a próxima página do troubleshooting que indica a montagem do display junto a placa.
Já nesta página vemos a figura do esquema elétrico das partes relacionadas a imagem e touch suas malhas e componentes.

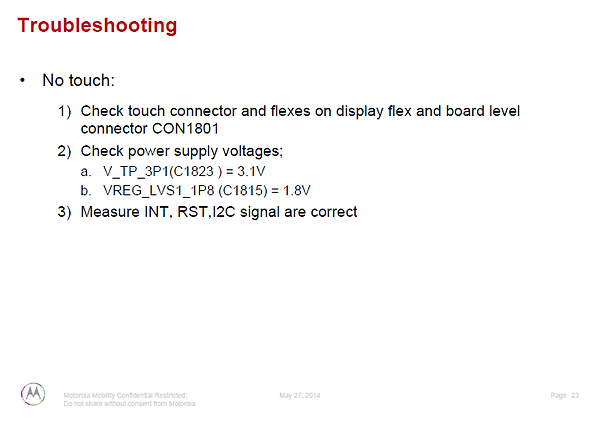

Já nesta vemos algumas possíveis soluções a respeito de mal funcionamento do touch, indicando para fazer a inspeção no flex do display e efetuar a medição nos componentes realacionado a malha responsável pelo funcionamento.

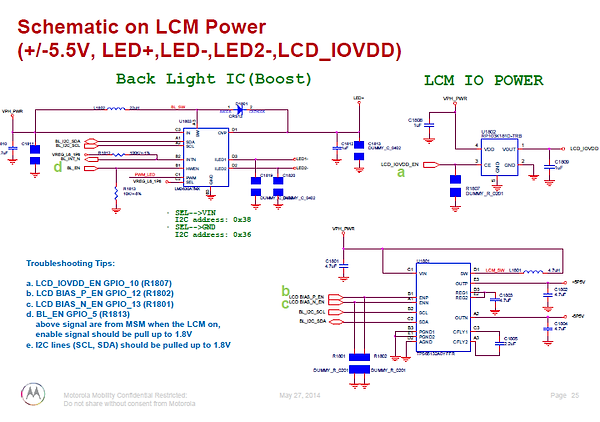

Aqui e na proxima mostra o esquema e o setor responsável pelo setor.
Uma boa interpretação do manual tecnico irá ajudar muito no processo de solução de problemas.

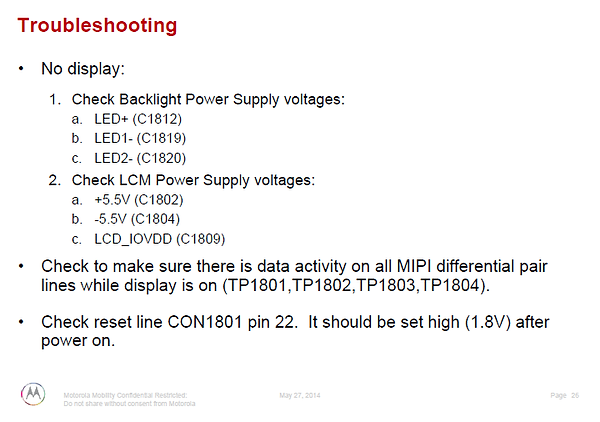

Já aqui finalizando o capitulo de solução de problemas relacionados a touch e imagem, também exibe setores, componentes e medições a ser verificada que possa estar causando possível problema!
